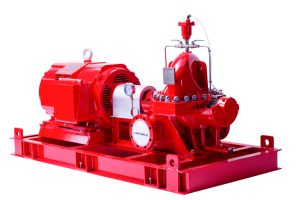

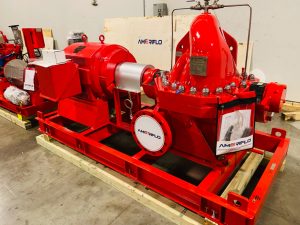

Bơm chữa cháy trục ngang đa tầng cánh 5030SC (2) Ameriflo Usa là Bơm nhiều tầng cánh với vỏ tách đôi Ameriflo Dòng sản phẩm 5030 SC(2)
ĐẶC ĐIỂM & LỢI ÍCH
Dòng sản phẩm 5030 SC(2) là loại bơm phòng cháy chữa cháy nhiều tầng cánh, có kết cấu vỏ tách đôi theo trục và sử dụng khớp nối linh hoạt. Sản phẩm này có thể vận hành bằng động cơ điện hoặc động cơ diesel, là giải pháp tối ưu cho các ứng dụng yêu cầu lưu lượng từ nhỏ đến lớn trong nhiều lĩnh vực công nghiệp khác nhau. Thông số vận hành được chứng nhận:
Lưu lượng: 500 GPM đến 1.500 GPM [114 m³/giờ đến 341 m³/giờ]
Cột áp: 282 PSI đến 610 PSI [19,4 bar đến 42,1 bar]
Tốc độ: 3550 vòng/phút, 2950 vòng/phút, 1760 vòng/phút
Dòng sản phẩm bơm ly tâm nhiều tầng cánh, vỏ tách đôi (multistage split case) 5030 Series SC(2) sở hữu các đặc tính và ưu điểm kỹ thuật sau:
Vỏ bơm bằng gang dẻo (ductile iron) có gân tăng cứng, chịu áp suất lên đến 400 PSI
Thiết kế vỏ hai tầng, buồng xoắn kép (double volute) giúp giảm tải trọng hướng tâm
Mặt bích hút và xả loại 250# RF (mặt bích gờ nổi)
Thiết kế cánh bơm hiệu suất cao, dẫn đầu ngành về khả năng tối ưu hóa công suất (yêu cầu mã lực thấp hơn)
Cánh bơm bằng thép không gỉ 304, được chế tạo bằng phương pháp đúc mẫu chảy (investment casting)
Buồng đệm Aegis độc quyền giúp giảm áp suất tác động lên hộp đệm (stuffing box) ở tầng thứ hai
Trục bơm bằng thép hợp kim crom cao 4340, đã qua tôi nóng và ram (quenched and tempered)
Các chi tiết gồm ống lót trục (shaft sleeves), nắp ép hộp đệm (glands) và vòng phân phối nước làm mát (lantern rings) đều làm bằng thép không gỉ 304
Hệ thống đường ống cấp nước rửa (flush lines) bằng thép không gỉ 304, tích hợp van bi thép không gỉ 304
Sử dụng vòng bi rãnh sâu (deep groove ball bearings) dòng 6300 ở cả vị trí phía trong và phía ngoài
Cụm chi tiết quay (rotating assembly) được thiết kế theo dạng mô-đun, giúp giảm thiểu số lượng linh kiện cần thiết
Các vỏ ổ đỡ (bearing housings) ở phía trong và phía ngoài có thể tháo rời và thay thế mà không cần tháo phần vỏ bơm phía trên
Phần vỏ bơm phía trên được thiết kế với các vị trí đặt xà beng và vít kích (jackscrews) để hỗ trợ quá trình tháo dỡ bơm
Tùy chọn vật liệu đa dạng, phù hợp cho các ứng dụng nước biển (toàn bộ bằng đồng, hoặc thép không gỉ siêu duplex 2205 và 2507)
Các vị trí lắp đặt dưới chân bơm và động cơ đều được gia công phay và khoan sẵn
Vít kích căn chỉnh (alignment jackscrews) được bố trí dưới động cơ (loại chạy điện) hoặc dưới bơm (loại chạy diesel) để hỗ trợ căn chỉnh tại hiện trường
Vít kích cân bằng đế bơm (base leveling jackscrews) giúp việc cân bằng đế bơm trên bệ bê tông tại hiện trường diễn ra nhanh chóng và hiệu quả
Hai vấu tiếp địa (grounding lugs) được bố trí trên đế bơm để đảm bảo an toàn điện cho toàn bộ hệ thống
Các vấu nâng (lifting lugs) tích hợp trên đế bơm giúp nâng hạ và vận chuyển toàn bộ cụm thiết bị một cách an toàn
